Pour une polyvalence optimale, le système d'alésage modulaire DJ de NIKKEN a 2 types de Têtes. Cela fait du NIKKEN DJ une solution parfaite pour répondre à toutes les exigences de procédés pour alésage de petits diamètres.

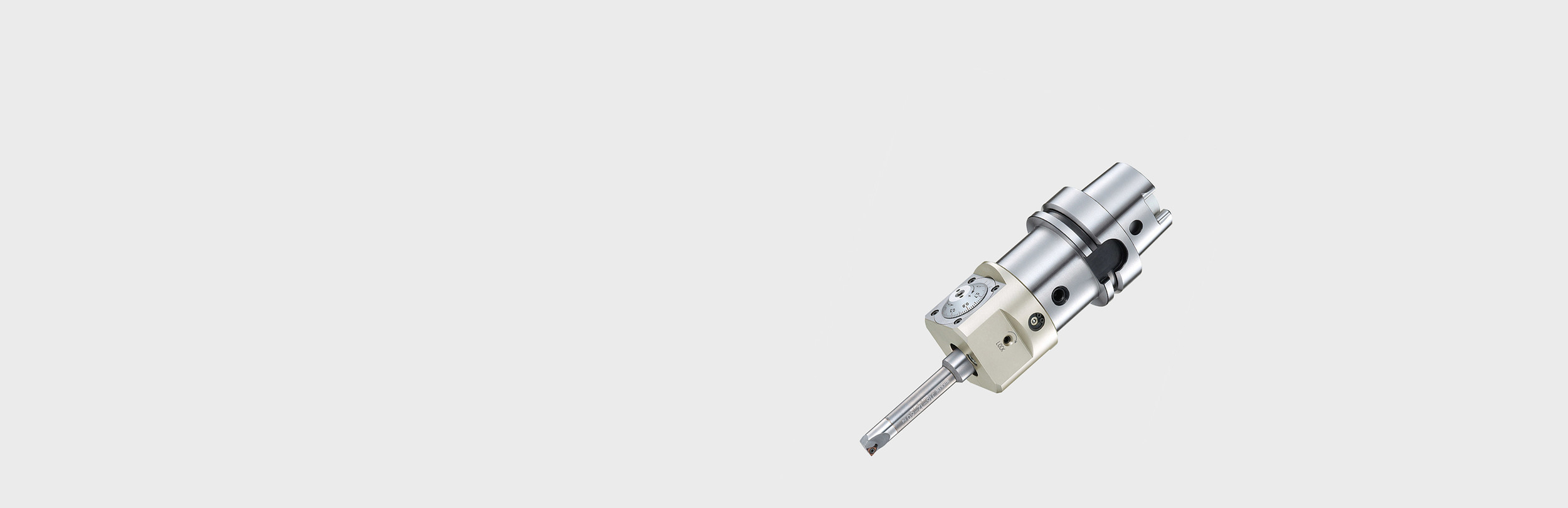

Le NIKKEN DJ comporte un corps principal/une tête avec un cadran de réglage en micron qui actionne une glissière contenant un alésage pour monter une large gamme d'outils.

Avec ses 2 tailles différentes, la Tête DJ offre une envergure très large et versatile afin de répondre à la plupart du besoin au quotidien.

Notre cadran de réglage DJ est très précis et comporte un cadran principal gradué marqué au pas de 0,01 mm ainsi qu'un boîtier de style vernier qui se lit à l'aide d'une échelle de 0,005 mm - cette solution assure un ajustement en douceur et un alésage de haute précision.

La tête modulaire DJ de NIKKEN est disponible en deux tailles :

  • DJ3 - Diamètre de 3,0 mm à 28,0 mm.
  • DJ8 - Diamètre de 5,0 mm à 50,0 mm.

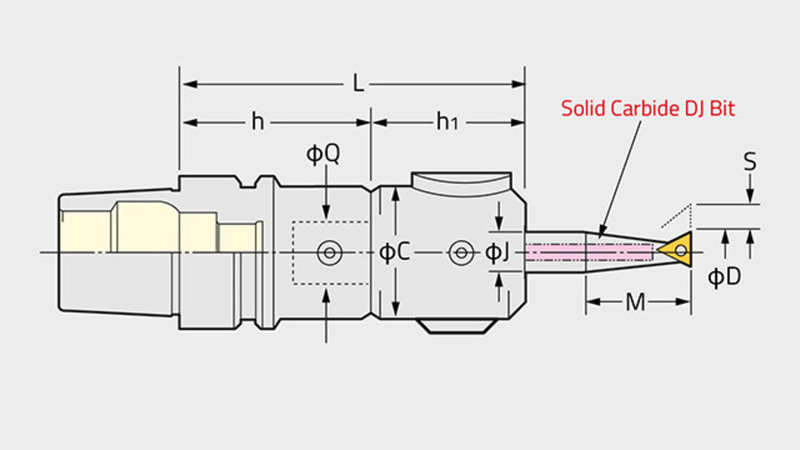

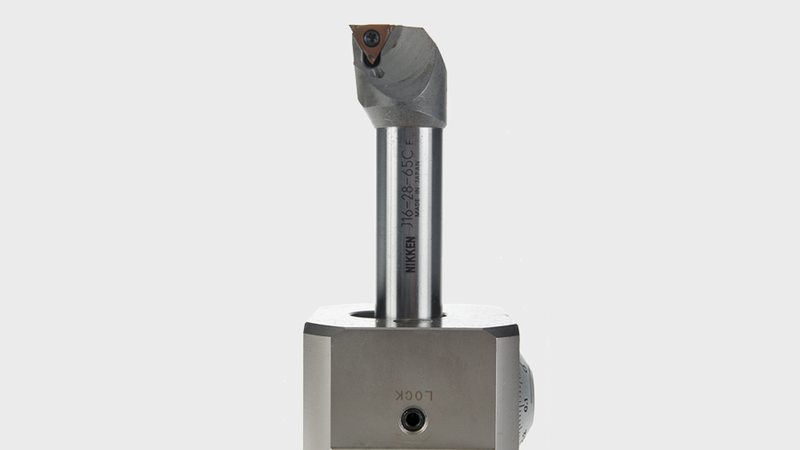

Dans l'ensemble, les outils DJ sont dotés de tiges en carbure monobloc pour des performances optimales et des capacités anti-vibration qui sont disponibles en deux gammes : J10 (pour DJ3) et J16 (pour DJ8).

Nous proposons également l'adaptateur 9DJ8-J10-ADP qui permet d'utiliser les outils J10 sur des Têtes DJ8.

La Tête DJ avec arrosage central à haute pression est également disponible en option (veuillez nous contacter). Il existe aussi un coffret DJ, comprenant une Tête ainsi qu'une sélection d'outil. Veuillez consulter le catalogue pour plus de détails.

  • Réglage micronmétrique droit, précis et exact

  • Outil d’alésage avec noyau en carbure en standard pour contrer les fréquences de vibration

  • Nouvel adaptateur disponible - Le DJ8 peut utiliser les outils d’alésage DJ3

Brochure Boring

(PDF - 70.4 MB)

QUEUE CONE DE BASE ENTRETOISE / RALLONGE TETE/ CARTOUCHE / PLAQUETTE DIAMÈTRE MIN. « D » DIAM. « D » MAX PROFONDEUR D’ALÉSAGE « H » INSERT APPLICATION
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-3-14 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-3-14 3.0 8.0 14.0 ~ Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-30 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-5-30 5.0 15.0 30.0 CC03 Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-35 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-5-35 5.0 15.0 35.0 CC03 Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-8-35 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-8-35 8.0 18.0 35.0 3MP Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-8-40 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-8-40 8.0 18.0 40.0 3MP Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-8-55 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-8-55 8.0 18.0 55.0 3MP Finishing
HSK63A-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-30 HSK63A HSK63A-Q26-50 ~ Q26-DJ3-40A-BD + J10-5-30 5.0 15.0 30.0 CC03 Finishing
HSK63A-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-35 HSK63A HSK63A-Q26-50 ~ Q26-DJ3-40A-BD + J10-5-35 5.0 15.0 35.0 CC03 Finishing
HSK63A-Q26-50 + ~ + Q26-DJ8-44AN-BD + J16-5-25 HSK63A HSK63A-Q26-50 ~ Q26-DJ8-44AN-BD + J16-5-25 5.0 15.0 25.0 CC03 Finishing
HSK63A-Q26-50 + ~ + Q26-DJ8-44AN-BD + J16-5-35 HSK63A HSK63A-Q26-50 ~ Q26-DJ8-44AN-BD + J16-5-35 5.0 15.0 35.0 CC03 Finishing
HSK63A-Q26-95 + ~ + Q26-DJ3-40A-BD + J10-5-30 HSK63A HSK63A-Q26-95 ~ Q26-DJ3-40A-BD + J10-5-30 5.0 15.0 30.0 CC03 Finishing
HSK63A-Q26-95 + ~ + Q26-DJ3-40A-BD + J10-5-35 HSK63A HSK63A-Q26-95 ~ Q26-DJ3-40A-BD + J10-5-35 5.0 15.0 35.0 CC03 Finishing
HSK63A-Q26-95 + ~ + Q26-DJ8-44AN-BD + J16-5-25 HSK63A HSK63A-Q26-95 ~ Q26-DJ8-44AN-BD + J16-5-25 5.0 15.0 25.0 ~ Finishing
HSK63A-Q26-95 + ~ + Q26-DJ8-44AN-BD + J16-5-35 HSK63A HSK63A-Q26-95 ~ Q26-DJ8-44AN-BD + J16-5-35 5.0 15.0 35.0 CC03 Finishing
